Массалык агым өлчөгүч деген эмне?

Кориолис массасынын агымын өлчөө

Кориолис массасынын агымынын өлчөгүчтөрүөнөр жайлык суюктуктарды өлчөө боюнча технологиянын туу чокусуна чыгуу. Мунай жана газ, тамак-аш өндүрүшү жана фармацевтика сыяктуу көптөгөн тармактар ​​натыйжалуулукка, коопсуздукка, тактыкка жана чыгымдарды көзөмөлдөөгө маани беришет. Агым динамикасын теңдешсиз түшүнүү да алардын популярдуулугунун себеби, басымдын жана температуранын негизинде кыйыр эсептөөлөргө караганда, түздөн-түз массалык агымды өлчөө. Татаал аба ырайында же иштетүү шарттарында реалдуу убакытта так көрсөткүчтөрдү жеткирүүчү аппарат, өзгөчө татаал өзгөрмөлөр менен күрөшүп жаткан тармактар ​​үчүн оюнду өзгөртөт.

Массалык агым өлчөгүч деген эмне?

Массалык чыгым өлчөгүч өндүрүштүн бүт процессин бузбастан түтүк аркылуу өткөн суюктуктун агымынын ылдамдыгын өлчөө үчүн колдонулат. Бул убакыт бирдигине куур аркылуу массалык жөнөтүүнү өлчөйт. Массалык агымды өлчөө көпчүлүк рецепттердин формулаларынын, материалдык балансты аныктоонун, эсепке алуунун, ошондой эле тиешелүү тармактарда сактоонун негизги негизи катары каралат. Мындай колдонмолордо ишенимдүүлүк жана тактык абдан маанилүү.

Масс агымынын өлчөгүч кантип иштейт?

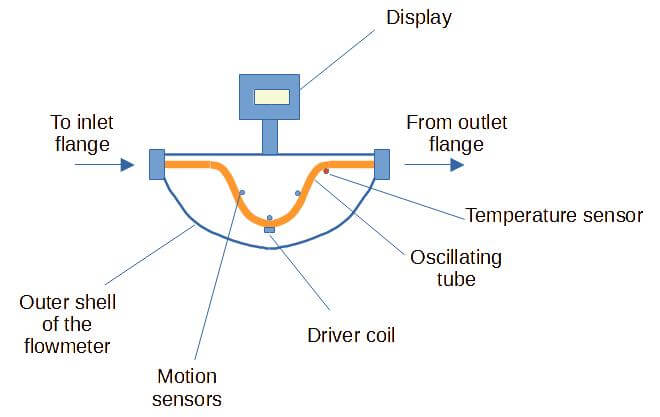

Массалык өлчөөдө колдонулган эки башка технология инерциялык жана жылуулук болуп саналат. Мурунку инерция өлчөгүч Coriolis эффектине таянган Coriolis агымы өлчөгүч катары белгилүү. Түтүк аркылуу өткөн суюктуктар түтүккө көрүнүүчү айлануунун механикалык кириши менен Кориолис ылдамдануусуна дуушар болушат. Суюктуктун агымынын процессинде пайда болгон бурмалоочу күч өлчөнгөн масса агымынын ылдамдыгына жараша болот.

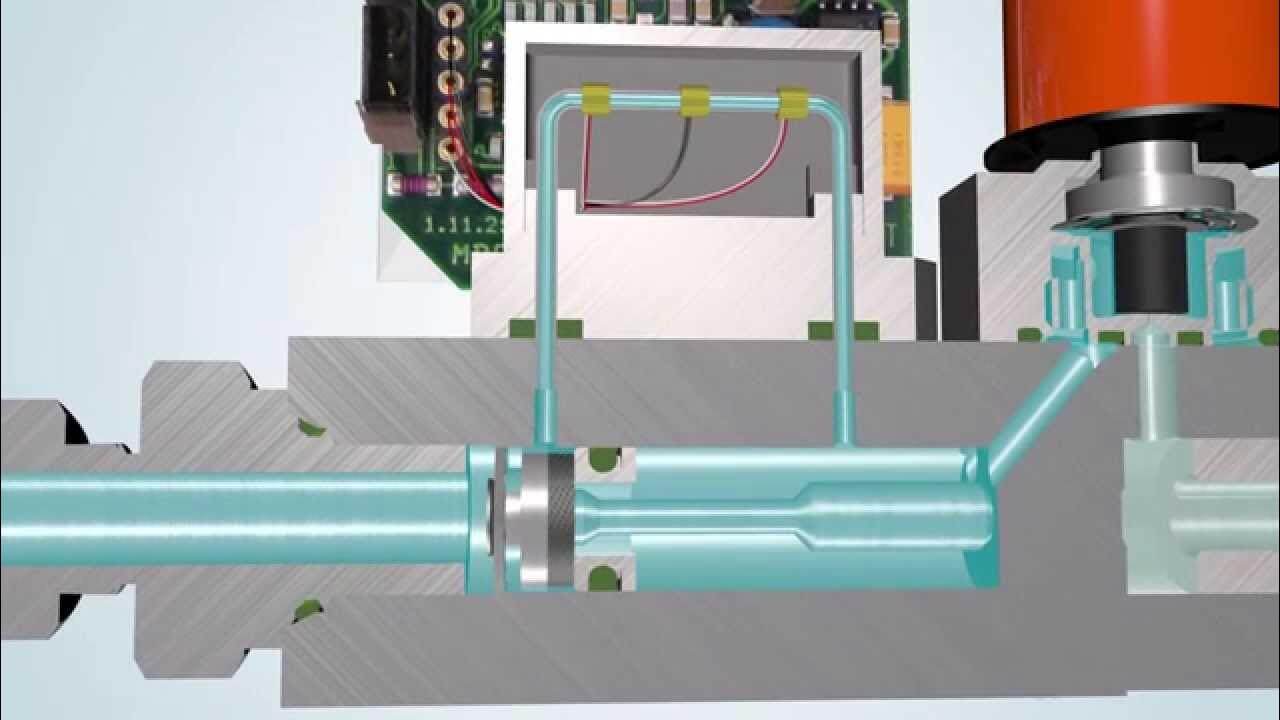

Кийинчерээкжылуулук массасын өлчөгүчгаздардын жана суюктуктардын агымынын ылдамдыгын түздөн-түз өлчөө. Агып жаткан агымга жылуулуктун белгилүү бир көлөмүн киргизип жатабы же зондду туруктуу температурада кармап турабы, жылуулук массасынын агымын өлчөгүч эки температура сенсору жана электр жылыткычы менен иштейт. Жогорудагы абзац түшүндүрөтжылуулук массасынын агымы кантип иштейт.

Массалык агымы өлчөгүчтүн принциби кандай?

Массалык агым өлчөгүчтөр убакыт бирдигинде берилген чекит аркылуу агып жаткан заттын массасын өлчөөгө багытталган. Бирок алар термикалык, Кориолис, УЗИ же Vortex сыяктуу максаттуу так өлчөө үчүн технологиялар боюнча айырмаланат. TheCoriolis массасынын агымын өлчөгүчанын тактыгы жана ишенимдүүлүгү үчүн эң популярдуу агым өлчөгүчтөрдүн бири болуп саналат.

Массалык агымдын өлчөгүчтөрүнүн тактыгы жана диапазону

Мыкты тактыктын жана кайталануучулуктун аркасында масса агымынын өлчөгүчтөрү тактыкка маани берген тармактарда жактырышат. Массалык чыгым өлчөгүчтөрдүн диапазону алар өлчөй алган максималдуу диапазону билдирет. Массалык чыгым өлчөгүчтүн диапазону жалпысынан анын так эместигине тескери пропорционалдуу. Мындай мамиленин себептери кенен диапазондогу агым өлчөгүчтөр менен жабдылган үнсүздүк сезгичтик сенсорлорунда жатат, алар өтө сезгичтиги бар тар диапазондогу агым өлчөгүчтөрдөй сезгич эмес.

Агым өлчөгүчтөрдүн ылайыктуу диапазондорун кантип тандоо керек?

Суюктуктун түрү, агым диапазону, тактык, температура жана басым сыяктуу факторлор практикалык колдонмолордун негизинде ылайыктуу агым өлчөгүчтү тандоодо эске алынышы керек. Агымдын диапазону туура толук масштабдуу диапазонду тандоодон мурун аныкталышы керек. Чакан диапазондогу масса агымын өлчөгүчтөр агымдын диапазону аз болсо, жогорку тактык үчүн тандалат. Мындан тышкары, айлана-чөйрөнүн температурасы жана басымы акыркы тактыгына таасир этүүчү кошумча факторлор болуп саналат. Массалык чыгым өлчөгүч жогорку температурага жана басымга туруштук бере алат, эгерде температура жана басым жогору болсо, тандоодо артыкчылык берет.

Лоннметрден чыккан Coriolis массалык агымы өлчөгүчтөрү 100:1ге чейинки масса агымынын диапазонунда чендин так эместигинин 0,1% - 0,05% сунуштайт. Ийри түтүктөрдүн диапазону түз түтүк метрлерге караганда кененирээк. Эсептегичтин жалпы катасы базалык так эместиктен да, нөлдүк нөөмөттөгү катадан да турат, бул нөлдүк агым шартында туура эмес сигналдын чыгышынын чыгышы. Нөлдүк нөөмөт катасы катанын негизги себеби болуп саналат, типтүү өлчөнгөн чендин 1%-2% түзөт.

Кээ бир өндүрүүчүлөр жогорку агымы үчүн агымынын ылдамдыгы пайыздык жана агымы чендин пайыздык, ошондой эле нөл-сменалык ката түрүндө жалпы тактыкты чагылдырат. Салыштыруу учурунда спецификацияларды карап чыгуу маанилүү.

Колдонмолор & Массалык агымын өлчөгүчтөрдүн чектөөлөрү

Массалык чыгым өлчөгүчтөр айлана-чөйрөнүн өзгөрмөлөрүнүн, окуулардын, эсептөөлөрдүн таасирине дуушар болушат; катаны тууралоо жабдуулардын потенциалдуу бузулушуна, эффективдүүлүктүн төмөндөшүнө жана тактыктын төмөндөшүнө алып келиши мүмкүн. Массалык чыгымды эсептегичтерде төмөнкү көйгөйлөр пайда болушу мүмкүн:

No.1 Эгерде агымдын ылдамдыгы аныктоо үчүн көбөйсө, басым төмөндөшү мүмкүн;

No2 Coriolis эсептегичтери башка чыгым өлчөгүчтөрүнө караганда кымбат. Жана аларды чоңураак өлчөмдөгү түтүктөргө колдонуу мүмкүн эмес.

№3 Каныккан газдардагы ным конденсациясы төмөн көрсөткүчтөрдү жана тиешелүү коррозияга алып келиши мүмкүн.

№ 4 Сенсордогу каптоо же материалдын топтолушу жылуулук берүүнүн натыйжалуулугуна таасирин тийгизет.

Баштапкы баанын жогору болгонуна карабастан, тактыктын, аз тейлөөнүн жана туруктуулуктун узак мөөнөттүү артыкчылыктары Coriolis массасынын агымы өлчөгүчтөрүн көптөгөн тармактарда жакшы чечим болуп калат. Массаны, тыгыздыкты жана температураны түз жана ишенимдүү өлчөө аларды мунайдан, газдан тамак-ашка жана суусундукка чейин ар тараптуу кылат.

Сураныч, биз менен байланышып, туура масса агымын өлчөгүчтөрдү тандоо үчүн эксперттер менен кеңешиңиз, эгер сиз Coriolis масса агымынын ишенимдүү өндүрүүчүсүн таап жатсаңыз. Же жөн гана белгилүү бир талаптар менен акысыз цитата сураңыз.
